超聲波焊接機發生器軟件設計
超聲波焊接機發生器軟件設計是功率計完成有效控制的重要手段 ,軟件設計的好壞直接影響功率計的效率。設計中 ,軟件編制主要包括兩個部分 :微機控制軟件和微處理器控制軟件。微機控制軟件設計
微機控制軟件主要完成壓力數據的接收、實時顯示、存儲和分析功能。微機控制軟件用 VB編寫 ,主要分為 :系統開機自檢模塊、參數輸入模塊、調零模塊、實時顯示模塊、數據存儲和分析模塊。

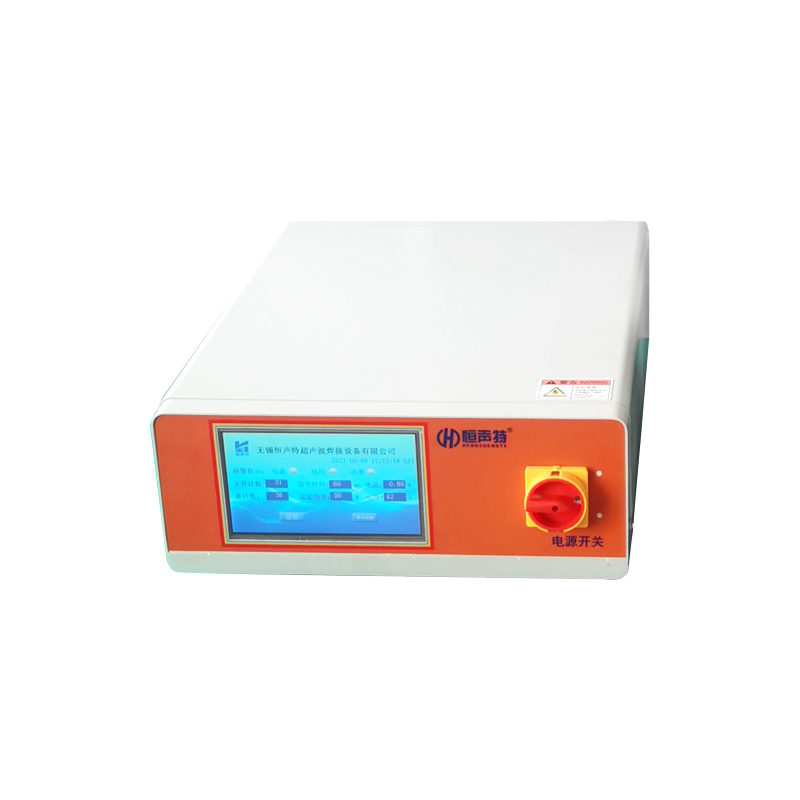

超聲波焊接機發生器面板功能介紹：
1.電源按鈕鍵：通上電，按下電源按鈕，電源指示燈會亮
2.F表：用來顯示當前設備狀態 振幅表的量程為左右0.3。 在開機狀態下指針指示在0位。
3.試音按鈕：測試聲阻件工作是否正常
4.頻率調節：頻率調諧器是用來改變發生器的驅動信號的頻率。作用是用來校對發生器與聲阻件的共振頻率。
內圈量程為0—9，外圈量程為0—100。在未知情況下基準為內5，外0，也是基準，對應頻率為20KHz。
超聲波點焊機機器操作說明
第一步：先通氣在開電源
第二步：按下電源，指示燈亮，振幅表指針在0位，按下定位按鈕，檢查動作是否流暢
第三步：檢查氣源是否在建議值范圍
第四步：調整頻率（這個不能動，在有故障的情況下或者焊接不牢的情況下用）在沒有使用定位功能的條件下，快速點動試音按鈕觀察振幅表的參數值是否右偏0.06—0.1。如果振幅表不正常時需調節頻率調諧器，用微調方式，在調節時不能按試音按鈕，振幅表上的參數正（0.06-0.1）
第五部：發生器功率與時間參數設置（廠家會根據產品給出大概值）設定功率：功率范圍0-2000W
