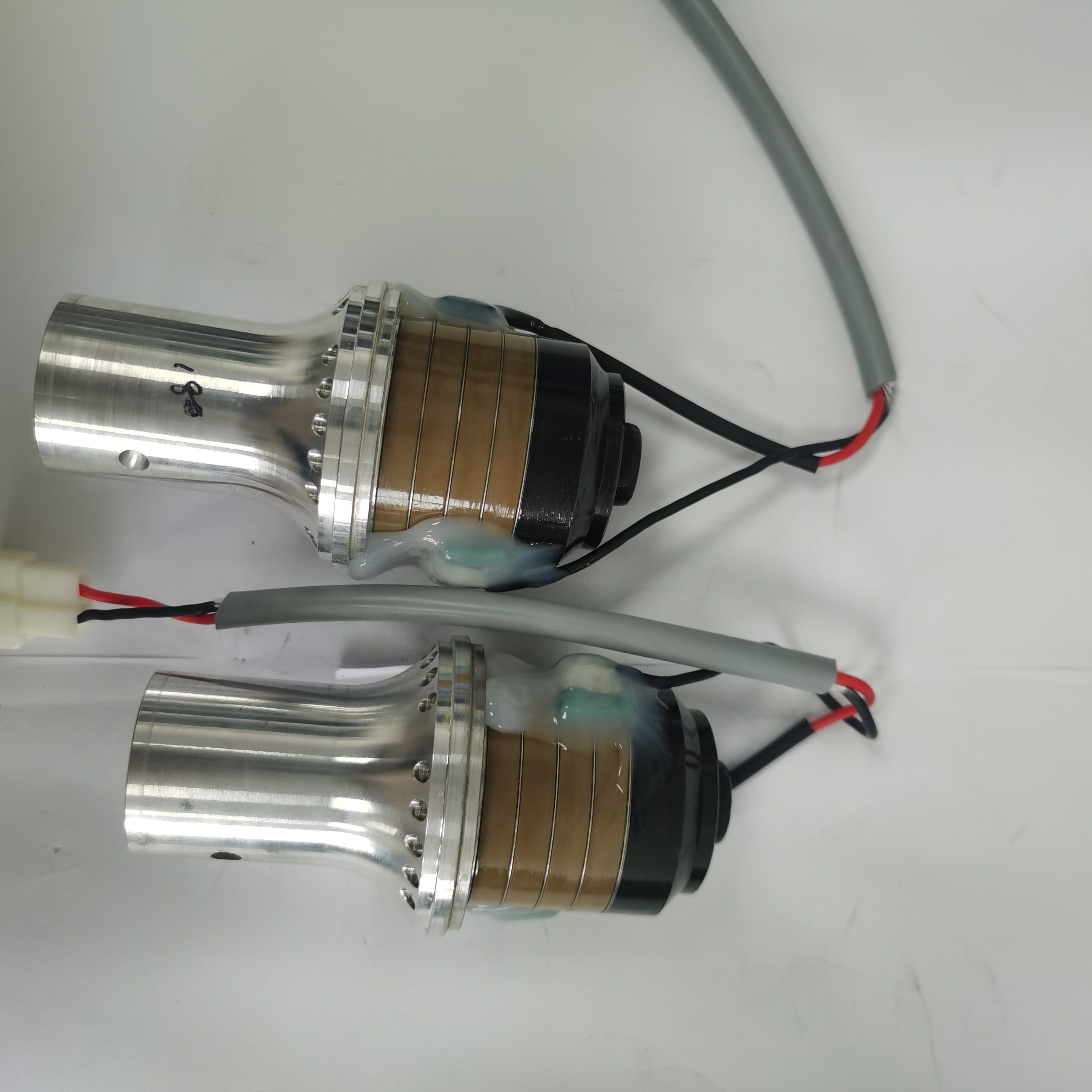

超聲波金屬焊接機(jī)換能器常發(fā)生的破壞現(xiàn)象
（1) 絕緣破壞壓電材料的耐壓強(qiáng)度隨著信號頻率及壓電陶瓷片厚度的不同而不 同，一般是5?10kV/cm。為了防止表面放電,壓電陶瓷片應(yīng)涂敷絕緣膠。
（2)應(yīng)力破壞 壓電材料抗壓強(qiáng)度可達(dá)70 OOON/cmS但抗拉強(qiáng)度只有4 000N/cm2o 振動(dòng)時(shí)，若加速度超過規(guī)定極限，則材料將發(fā)生應(yīng)力破壞。
（3)熱破壞 由于機(jī)械損耗（內(nèi)摩擦）及強(qiáng)電場下的介電損耗使材料發(fā)熱，發(fā)熱程度 超過極限,將引起退極化，直至材料壓電性能消失。熱破壞的另一種表現(xiàn)是在高溫下，陶瓷 材料的電阻率降低，以至電壓加不上，壓電材料失去電致伸縮效應(yīng)。對于超聲加工裝量使 用的夾心式壓電超聲波點(diǎn)焊機(jī)換能器來說，為安全起見，工作溫度不宜趙過80 C °對操作者來說，實(shí)用 上不超過50 C °
因此,對于大功率夾芯式壓電超聲波換能器來說，錯(cuò)鈦酸鉛材料的選擇應(yīng)考慮以下要求：
1） 機(jī)械強(qiáng)度高，
2） 機(jī)械損耗??；
3） 矯頑電場大；
4） 居里點(diǎn)高°
在正式組裝超聲波金屬焊接機(jī)換能器之前,還需進(jìn)行老化處理和一致性的篩選工作。要想保證超聲波焊接機(jī)換能器的性能,除了壓電材料性能必須優(yōu)良、鋁合金聲頭和鋼質(zhì)反射罩幾何 尺寸必須正確以外，還必須保證各接觸面要有很高的平面度和很低的表面粗糙度R值。 裝配時(shí)，螺釘緊固的力要均衡。
客服
