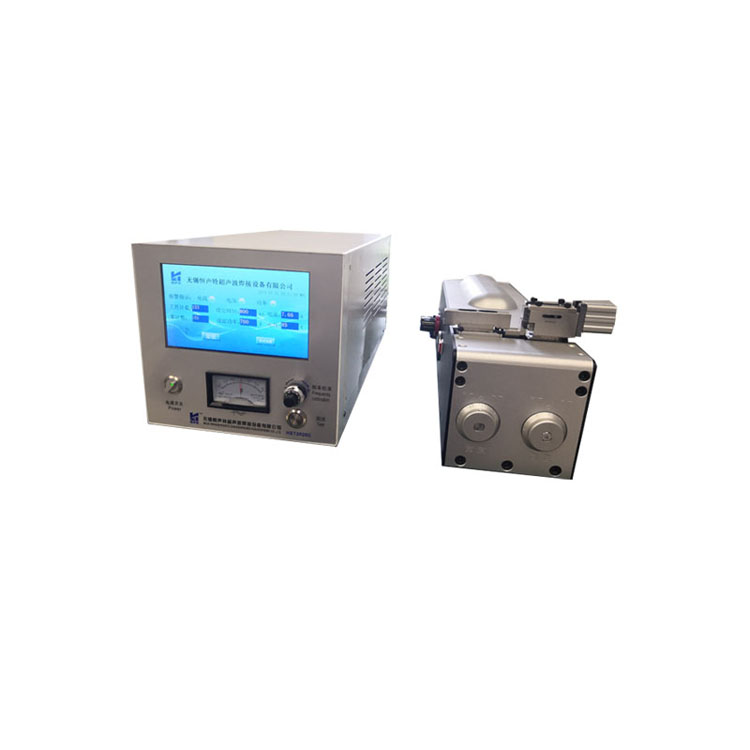

超聲波線束焊接機的介紹

超聲波線束焊接機具有低耗能，易操作的特點。整個焊接過程僅1-2秒鐘。它可以用于工廠生產的大量焊接需求，銅編織線焊接過程的瞬間會因其電流的高功率反應而消耗的電能。通常待機狀態很少。超聲波焊接線束過程沒有熔化。超聲波線束機的能量僅相當于電阻焊接的1-30。換句話說，使用功率為3KW的超聲波線束機完成電阻焊需要90KV才能完成的工作，因此工作成本也很明顯。在焊接過程中產生的低溫下，由于退火和低溫沒有破壞導線的絕緣性，金屬導線保留了原始性能;此外，較低的溫度還意味著可以將薄金屬焊接到厚金屬上，而不會造成薄金屬損壞。超聲波焊接的重要優點是溫度低。溫度產生是不可避免的。它僅由摩擦產生的，僅相當于金屬熔點的1-3或1。這些在線束縛生產非常重要。

超聲波線束焊接機的結構特征

1.機器的有機箱，導柱，更換器，氣動系統，PC電路和底模。

2.聲組件由交換器和焊頭組成。更換器使用壓電振子，其功能是將電能轉換為機械振動。變換器類別比電路中的變壓器更具變壓器的作用，并具有機械阻尼變換和振幅放大作用。焊頭是根據焊接要求和焊接形狀設計的。它還具有二級阻抗變換和振幅放大作用。從結構和形狀的角度來看，焊頭并不復雜，但需要好的設計，好的材料和良好的加工技術。形狀復雜，尺寸較大的焊頭通常由制造廠設計。

3.氣壓系統氣壓系統由壓縮空氣為動力，通過電磁閥切換電路，促進氣缸活塞并驅動焊頭上下運動。用調壓閥控制氣壓大小，并用單向節流閥控制升降速度。

4?？刂齐娐房刂坪附舆^程。面板上的功能按鈕可以根據焊接不同對象設置焊接時間，延遲時間，然后踩下腳踏板開關，焊接機將自動完成焊接過程。

5。超聲檢查輸出至大功率反應器為聲零部件供應輸出至大功率?？紤]到電焊歷程中聲零部件的串聯諧振和抗阻將造成巨大變動，為此超聲檢查輸出至大功率擴聲器一定要兼具自行監測頻次的專業能力，輸出至大功率兼具載荷自動調節的專業能力。NC-3000超聲波金屬材料焊接機運用他做好振動;相位差法自行頻次監測;平穩振速把控。

超聲波線束焊接機的優點

超聲波線束焊接機的優點是快速，節能，高熔合強度，高導電性，無火花，接近冷態加工。

?
